地質圖可能是有史以來在紙上集中的知識形式，是真相與美麗的結合。汽車的手套箱中的地圖除了高速公路，城鎮，海岸線和邊界之外，地圖上沒有太多內容。但是，如果仔細觀察，您會發現將所有這些細節放在紙上非常困難，因此很有用?，F(xiàn)在想象一下，您還想包括有關同一地區地質的有用信息。

       01、地圖地形

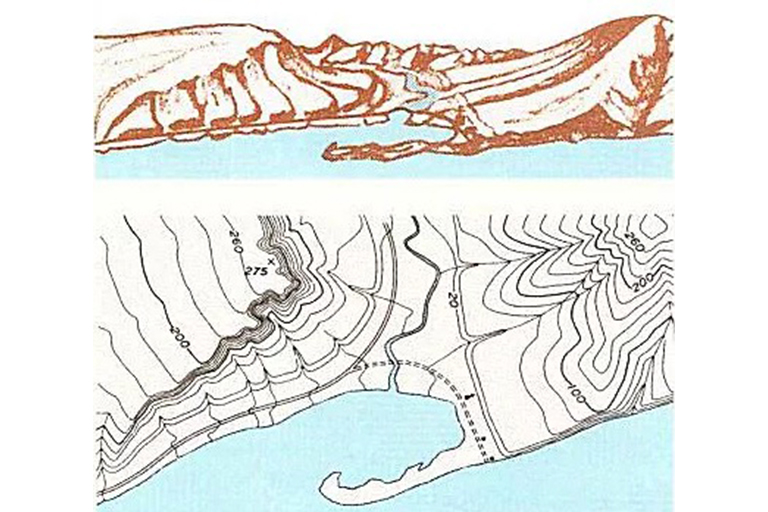

地形與其在地形圖上的表示的關系

不斷研究新兒童淘礦設備淘礦工場在網絡摘錄此圖，如有不妥請聯系我們

       對地質學家來說重要的是什么？一方面，地質與土地的形狀有關-山丘和山谷所在的地方，溪流的樣式和坡度等等。對于此類土地的詳細信息，您需要地形圖或輪廓圖，例如政府發布的地圖。

       上圖來自美國地質調查局（USGS），顯示了景觀（頂部）如何轉換為等高線圖。山丘和山谷的形狀在地圖上用等高線表示，即等高線。如果您想象大海在上升，那么這些線將顯示出每20英尺深度之后海岸線的位置。（當然，它們同樣可以代表米。）

       02、等高線圖

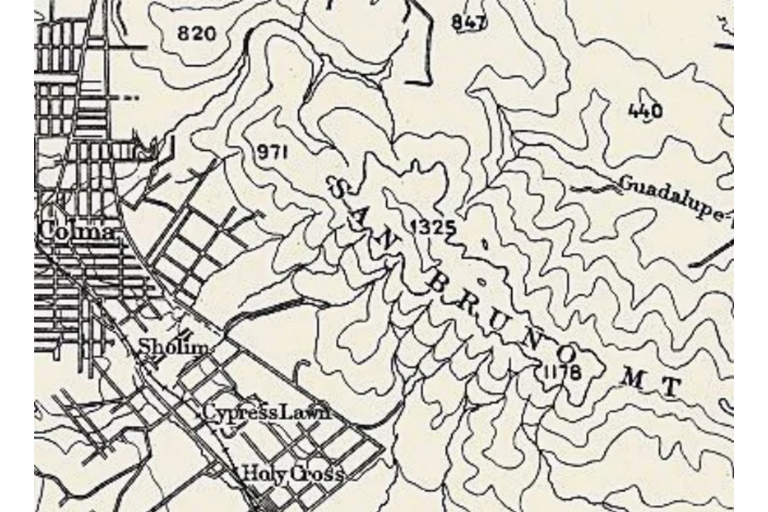

基本輪廓圖

不斷研究新兒童淘礦設備淘礦工場在網絡摘錄此圖，如有不妥請聯系我們

       在美國商務部的這張1930年等高線圖中，您可以看到道路，溪流，鐵路，地名和任何適當?shù)貓D的其他元素。圣布魯諾山的形狀由200英尺的輪廓線描繪，較粗的輪廓線表示1,000英尺的高度。山頂標有海拔。通過一些練習，您可以很好地了解景觀中發生的事情。

       請注意，即使地圖是平坦的，您仍然可以從圖像中編碼的數據中找出坡度和坡度的準確數字。您可以直接在紙上測量水平距離，而垂直距離在輪廓中。這是簡單的算法，適用于計算機。美國地質調查局已經拍攝了所有地圖，并為下48個州創建了3D數字地圖，從而以這種方式重構了土地的形狀。該地圖通過另一個計算來著色，以模擬太陽如何照亮它。

       03、地形圖符號

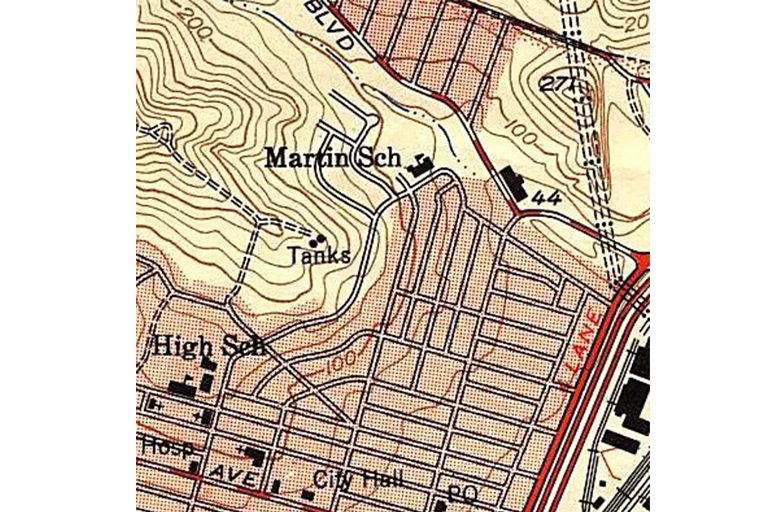

地形圖上的符號

不斷研究新兒童淘礦設備淘礦工場在網絡摘錄此圖，如有不妥請聯系我們

       地形圖包含的內容不只是輪廓。美國地質調查局1947年地圖的示例使用符號表示道路類型，重要建筑物，電線和其他詳細信息。藍色的虛線表示斷續的水流，一年中的一部分時間干dry。紅屏表示土地被房屋覆蓋。USGS在其地形圖上使用了數百種不同的符號。

       04、象征地質

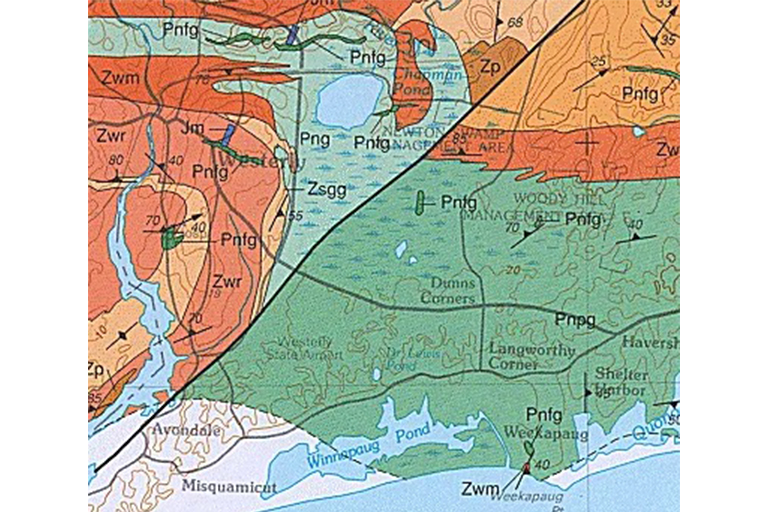

巖石和地形相結合

不斷研究新兒童淘礦設備淘礦工場在網絡摘錄此圖，如有不妥請聯系我們

       等高線和地形只是地質地圖的部分。該地圖還通過顏色，圖案和符號將巖石類型，地質結構等添加到打印頁面上。

       這是真實地質圖的一小部分。您可以看到前面討論的基本內容（灰色，海岸線，道路，城鎮，建筑物和邊界）。輪廓線也以棕色顯示，藍色為各種水特征的符號。所有這些都在地圖的基礎上。地質部分由黑線，符號，標簽和顏色區域組成。線條和符號凝聚了地質學家在多年的野外調查中收集的大量信息。
