這是法國科學家A. Verneuil在1890年代開發(fā)的方法，它是初用于生產(chǎn)人造寶石的初方法之一，初用于剛玉，后來用于許多其他寶石。

        一、火焰熔融過程如何合成寶石？

        該方法是基于在氫氧吹管式燃燒器中將非常細的氧化鋁熔融的方法。這就需要高度純化的氧化鋁，該氧化鋁是通過反復結晶和隨后煅燒銨鋁而制得的。

        1.將氧化鋁放在容器或料斗中，用規(guī)則的預定間隔從上方用錘子敲擊氧化鋁，以調(diào)節(jié)粉末的流量。

        2.這種粉末通過氫氧火焰滴落，熔化并掉落在旋轉的基座上，在此處凝固。

        3.緩慢降低該基座，以使剛玉晶錠冷卻并結晶。

        4.火焰溫度通常在約1000℃至2400℃的范圍內(nèi)，因為剛玉的熔點為約2050℃。

        5.圓形陶瓷耐熱壁區(qū)域可保護生長中的晶體和火焰不受溫度變化的影響。

        6.球棒通常大為十二英寸。

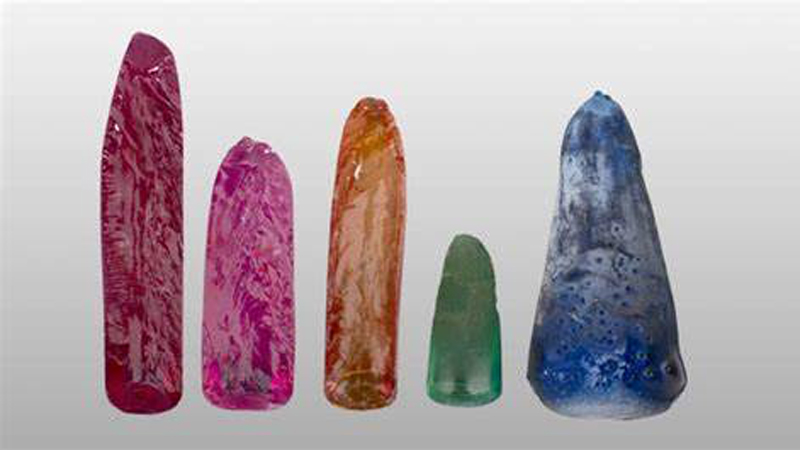

此圖由兒童淘礦工場北京淡水河谷摘自網(wǎng)絡，如侵權請聯(lián)系刪除

        7.通過煅燒前向明礬中添加各種金屬氧化物，可獲得不同品種的剛玉。例子：

        紅寶石                1％至2％氧化鉻

        深棕紅色紅寶石氧化鉻+氧化鐵

        藍藍寶石                 2％氧化鐵+ 1％氧化鈦

        黃色藍寶石         氧化鐵+氧化鎳+氧化鈾+氧化鈦+氧化th

        紫/紫藍寶石         氧化鐵+氧化鉻+氧化鈦

        該方法的一個主要缺點是產(chǎn)生大量的內(nèi)部應變，結果導致石材易于破裂。

        二、通過火焰熔融合成的寶石及其鑒定。

        1.人造剛玉（人造紅寶石，人造藍寶石「所有顏色」，人造星紅寶石，人造星藍寶石）：

        合成剛玉具有與天然剛玉相似的物理和光學性質(zhì)，在放大下–可以看到氣泡，曲線，合成藍寶石中的彎曲色帶，各種形式的未熔融粉末。人造星石（Linde）在表面含有細絲，氣泡和曲線/帶。在淺色剛玉中的柏拉圖線。（將寶石浸入二碘甲烷液體中并使用交叉偏振光沿光軸方向觀察時，會看到這種現(xiàn)象。沿著晶體中的多晶孿晶面，與光軸方向成一定角度會出現(xiàn)暗線）。一些品種在短波紫外線下發(fā)出白堊熒光。

此圖由兒童淘礦工場北京淡水河谷摘自網(wǎng)絡，如侵權請聯(lián)系刪除

        2.合成尖晶石：

        除紅色外的所有顏色，通常合成的尖晶石具有較高的鋁含量，因此在偏光鏡下通常表現(xiàn)出ADR（SR）反應。該RI為1.73 +，該SG為3.64，根據(jù)顏色的光譜。合成的紅色尖晶石圓棒由于內(nèi)部應變而趨于破裂，因此通常不通過該方法合成。

        3.合成金紅石：

        各種顏色。淡黃色的體色很常見。高度雙折射的寶石– DR 0.287，強度加倍。0.290的高分散，該SG為4.20，放大下的氣泡。

        4.鈦酸鍶：

        所有顏色。純凈時無色，無任何摻雜物- 鉆石模擬物。各向同性字符。該SG為5.13，高分散性0.190，放大下的氣泡。
